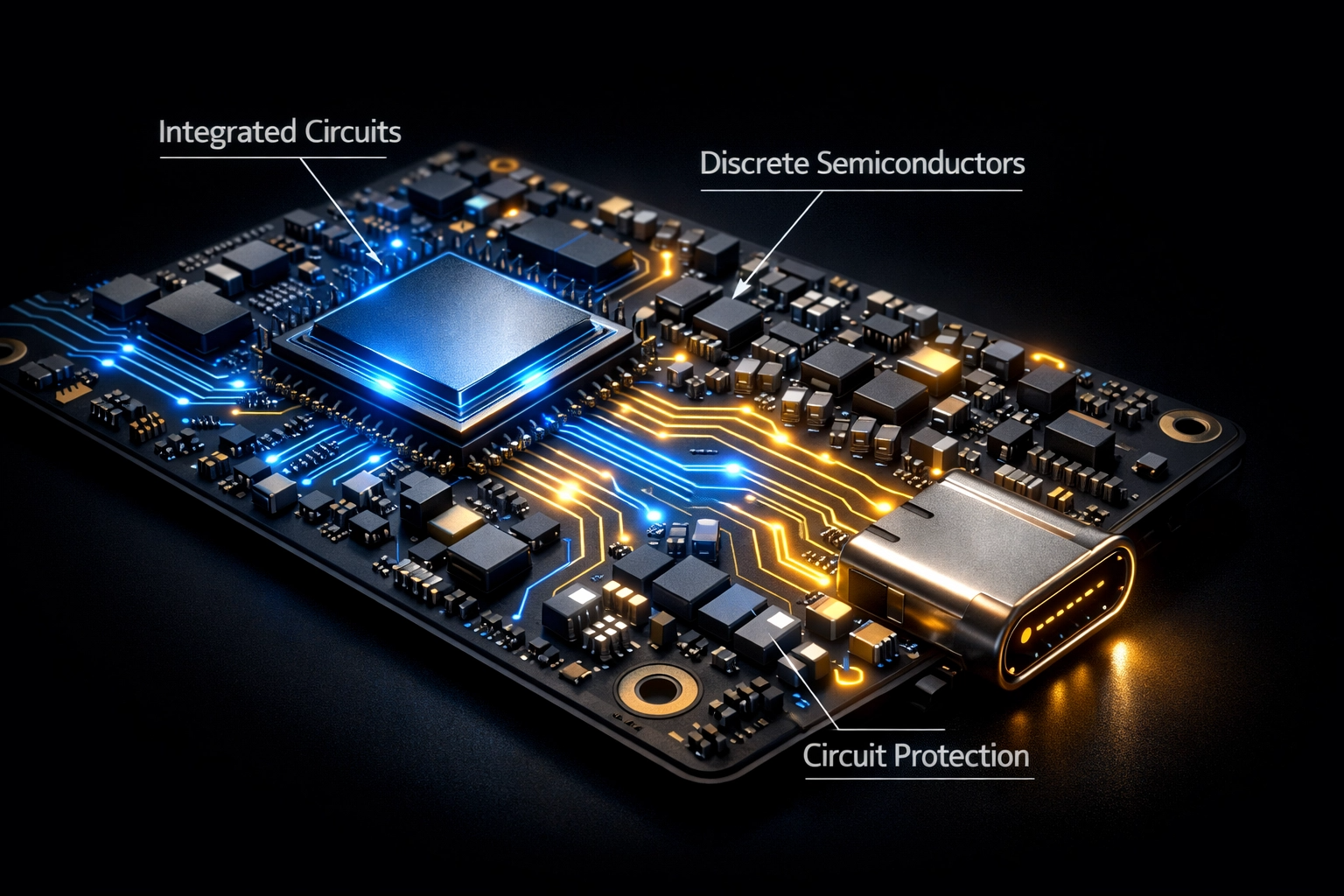

Strategisk hardwareudformning til mobile elektroniksystemer med høj komponenttæthed: En omfattende vejledning til layout og komponentvalg

Introduktion: Den usynlige udfordring ved moderne miniaturisering

I det ekstremt konkurrenceprægede marked for high-end bærbare computere og udvikling af mobile mærker er ingeniørmålet tydeligt: mere ydeevne på mindre plads. Men når dataraterne for grænseflader som USB4 eller Thunderbolt stiger, og effektdensiteterne øges, forsvinder fejlmarginen i hardwareudformningen. En forkert placeret kondensator eller en impedansmismatchet ledning kan føre til katastrofale signalfejl eller elektromagnetiske forstyrrelsesproblemer.

Ved Chuanshang Electronics har vi i årevis støttet globale mærkeindehavere og ODM-producenter. Vi forstår, at opnåelse af topydelse kræver mere end blot højkvalificerede komponenter – det kræver en strategisk synergi mellem Integreret Slutninger, Kredsløbssikring , og Passive komponenter . Denne guide giver en professionel roadmap for optimering af din næste generations mobile hardware-arkitektur.

1. Etablering af signalfundamentet: Integrerede kredsløb og high-speed-ruting

Kernen i enhver mobil enhed er interaktionen mellem processoren og de perifere integrerede kredsløb (IC’er). Ved høje frekvenser fungerer hver millimeter af en kobbertrace som en kompleks transmissionslinje snarere end en simpel ledning.

High-speed-signals integritet

For at sikre, at data strømmer uden refleksioner eller krydspaning, skal ingeniører fokusere på impedanstilpasning. Når der integreres high-speed-kommunikations-IC’er:

Differentiel parstyring: Sørg for, at ledninger opretholder en konstant impedans på 90 ohm eller 100 ohm. Selv den mindste fysiske afvigelse kan medføre, at et signalejes diagram lukkes, hvilket resulterer i datatab.

Minimering af gennemkontakter (vias): Hver gang et signal skifter lag, udsættes det for parasitisk kapacitans. Vi anbefaler at holde højhastighedsdataveje på ét enkelt referencelag, så vidt muligt, for at sikre absolut signalkvalitet.

2. Strømforsyningsstabilitet og filtrering: Rollen for passive komponenter

En højtydende processor er kun lige så god som den strøm, den modtager. I mobiludformning er ren strømforsyning en luksus, der skal konstrueres teknisk.

Afkopling og strømforsyningsintegritet

Her bliver passive komponenter de usungne helte. Brug af en kombination af keramiske kondensatorer med ekstremt lav ESR (ækvivalent serie-modstand) placeret direkte ved IC’s strømterminaler er uundværlig.

Den strategiske tilgang: Vi foreslår en trinvis afkoblingsstrategi – ved brug af små kondensatorer med lav værdi til at filtrere støj i høj frekvens og større masse-kondensatorer til at håndtere pludselige strømstød fra CPU’en. Dette forhindrer spændingsfald, der kan forårsage systemusikkerhed under opgaver med høj ydelse.

3. Forsvar af porte: Avancerede kredsløbsbeskyttelsesstrategier

Mobilenheder udsættes konstant for den menneskelige faktor – især elektrostatiske udladninger (ESD), når en bruger tilslutter en perifer enhed. Uden robust kredsløbsbeskyttelse kan en enkelt gnist permanent ødelægge en dyr integreret kreds.

At balancere beskyttelse og ydelse

Udfordringen i mobiludformning er, at beskyttelseskomponenter tilføjer kapacitans, hvilket kan forvrænge high-speed-signaler.

Løsningen: Vi leverer TVS-dioder med meget lav kapacitet (ofte under 0,2 picofarad). Disse placeres ved indgangen til porten (som USB-C eller HDMI) for at klemme højspændingsspidsen til jorden, før den når den følsomme interne elektronik. Ifølge vores erfaring reducerer korrekt placering af beskyttelseskomponenter på monteringslinjen returfrekvensen med over 30 procent.

4. - Hvad? Automatisering og kontrol: styring af det interne miljø

Moderne bærbare computere bliver mere intelligente i deres håndtering af deres egen sundhed. Dette kræver et miniøkosystem af automatisering og kontrol i selve enheden.

Moduler til styring af varme og effekt

Ved hjælp af specialiserede industrielt udstyrede kontrol-IC'er og -sensorer kan ingeniører skabe en feedback-sløjfe for ventilatorhastighed og CPU-drosning.

Sensorintegration: Præcisions temperatursensorer skal placeres tæt på diskrete halvledere (f.eks. MOSFET’er), der håndterer de højstrømsladede ledninger. Ved at overvåge varmen ved kilden kan systemet dynamisk justere effektafgivelsen og forhindre, at chassiet bliver ubehageligt varmt for slutbrugeren.

5. Diskrete halvledere: Effektivitet i effektafgivelse

Batterilevetiden er den mest synlige metrik for mobile brugere. Effektiviteten af strømomformningen – dvs. omformning af batterispændingen til de forskellige niveauer, som IC’erne kræver – afhænger af kvaliteten af de diskrete halvledere.

Minimering af skiftetab

Vi fokuserer på at levere MOSFET’er med lav gate-ladning og lav indgangsmodstand. I en tynd og let laptop, hvor der ikke er plads til kølelegemer, er hver milliwatt strøm, der undgås som spildvarme, en sejr for kølesystemet og batterilevetiden.

6. Stigningen i indbyggede løsninger: Forenkling af det komplekse

Når designene bliver mere komplicerede, bevæger branchen sig mod indlejrede løsninger. I stedet for at bruge hundredvis af enkelte dele integrerer ingeniører mere funktionalitet i undermoduler.

Modulær effektivitet

Chuanshangs indlejrede løsninger hjælper designere med at reducere den samlede PCB-arealforbrug. Ved at integrere signalkonditionering og beskyttelse i én enkelt modul hjælper vi producenterne med at reducere monteringstiden og eliminere almindelige fejlsteder på produktionslinjen. Dette er især afgørende for de europæiske og nordamerikanske markeder, hvor pålidelighed er den primære drivkraft bag mærkeloyalitet.

7. Professionel kvalitetssikring ved komponentindkøb

Fra et indkøbsperspektiv handler succesen for et hardware-design ikke kun om layoutet – det handler også om den tekniske integritet i forsyningskæden.

Hvorfor samarbejde med Chuanshang Electronics?

• Teknisk revision: Vores ingeniørteam gennemgår hver enkelt komponent i henhold til internationale standarder, inden den indgår i vores lager.

• Fuldstændig sporbarehed: Vi leverer komplet gennemsigtighed i datablade og overholdelsesdokumentation (f.eks. RoHS og REACH) for alle passive komponenter og IC’er, vi distribuerer.

• Bevist pålidelighed: Vi prioriterer komponenter med dokumenteret levetid, så din mobile mærkes ry kan bygges på en grundlag af komponenter, der ikke lider af fejl i den tidlige levetid.

Konklusion: At skabe sammenhæng mellem koncept og virkelighed

At optimere en mobil enhed med høj tæthed er et flerdimensionelt puslespil. Det kræver en dyb forståelse af, hvordan sensorer interagerer med IC’er, hvordan kredsløbsbeskyttelse beskytter systemet og hvordan diskrete halvledere styrer energien.

Ved Shenzhen Chuanshang Electronics leverer vi ikke blot puslespilsbrikkerne; vi leverer ingeniør-intelligensen, der hjælper dig med at sætte dem sammen. Ved at følge disse layoutprincipper og vælge godkendte komponenter kan du sikre, at din næste produktlancering præges af fremragende ydeevne og urokkelig pålidelighed.
